典型應用
1、交流電機軟起動;
2、工業加熱控制;
3、調光;
4、無觸點開關;
5、靜止無功補償。
產品特點
1、芯片與底板絕緣電壓達2500V(RMS);
2、采用進口芯片，國際標準封裝;
3、采用全自動真空焊接爐焊接，具備優良的溫度特性和功率循環能力;
4、安裝簡單，使用維修方便;
5、體積小重量輕。
產品型號及參數
| 型號 | IT(AV) | VD（R）RM | IGT MAX | VGT MAX | ITSM 10ms 45℃ | IH MAX | dv/ dt | di/ dt | Rjc | VTM | 電原理圖 | 外形及尺寸 | 重量 |
| A | V | mA | V | A | mA | V/μs | A/μs | ℃/W | V | g | |||
| MTX-25 | 25 | 800-1600 | 20 | 1.2 | 200 | 35 | 500 | 50 | 0.7 | 1.5 | 見圖1 | 見圖2 | 100 |
| MTX-30 | 30 | 800-1600 | 40 | 1.2 | 300 | 60 | 500 | 50 | 0.7 | 1.5 | |||
| MTX-40 | 40 | 800-1600 | 40 | 1.2 | 400 | 60 | 500 | 50 | 0.6 | 1.5 | |||
| MTX-57 | 57 | 800-1600 | 40 | 1.2 | 600 | 60 | 500 | 50 | 0.6 | 1.5 | |||
| MTX-75 | 75 | 800-1600 | 40 | 1.2 | 800 | 60 | 500 | 100 | 0.5 | 1.5 | |||
| MTX-110 | 110 | 800-1600 | 80 | 1.5 | 1000 | 100 | 500 | 100 | 0.4 | 1.5 | |||
| MTX-130 | 130 | 800-1600 | 80 | 1.5 | 1300 | 120 | 500 | 500 | 0.4 | 1.5 | 見圖1 | 見圖3 | 160 |
| MTX-160 | 160 | 800-1600 | 80 | 1.5 | 1600 | 120 | 500 | 500 | 0.3 | 1.5 | |||

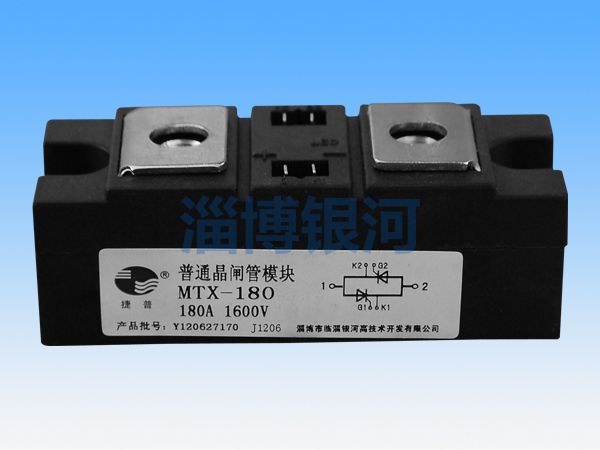

| MTX-180 | 180 | 800-1600 | 100 | 1.5 | 1800 | 120 | 500 | 500 | 0.2 | 1.5 | |||
| MTX-220 | 220 | 800-1600 | 100 | 1.5 | 2200 | 120 | 500 | 500 | 0.2 | 1.5 |
電原理圖
外形尺寸
